Ультразвуковая ванна для плат — чистка печатных плат без повреждений

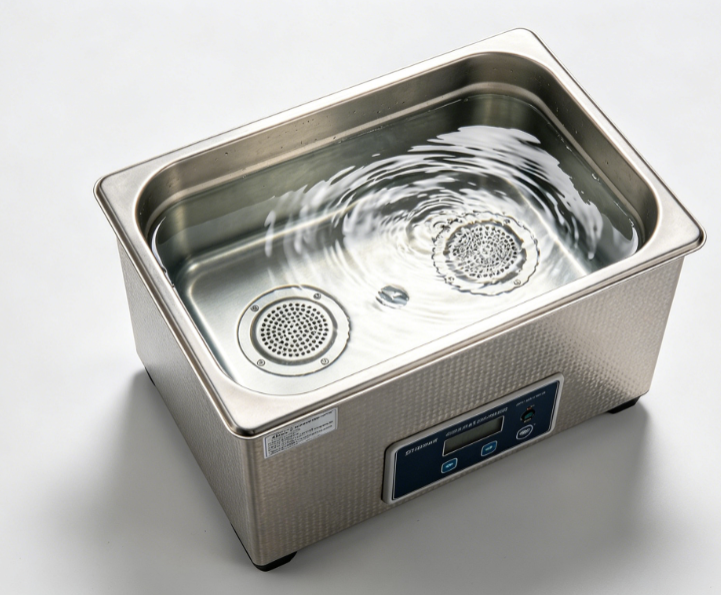

Почему классическая очистка не работает — и что меняет ультразвук

Проблема не в «грязи», а в её локализации. Остатки активного флюса концентрируются под корпусами чипов, в межвыводных пространствах, в микротрещинах паяного соединения. Обычные методы — протирка, продувка, замачивание — действуют на поверхности. Ультразвук же создаёт в жидкости кавитационные пузырьки: миллионы микроскопических взрывов, каждый из которых генерирует локальное давление до 500 атмосфер и температуру до 5000 °C. Эти импульсы проникают в любые щели глубиной от 10 мкм — и срывают загрязнения механически, без химической агрессии и термического стресса.

Ключевой параметр — частота. Для печатных плат оптимальна диапазон 40–80 кГц. Ниже — риск повреждения тонких проводников и пьезокерамики. Выше — слабая кавитация, недостаточная для удаления флюсовых остатков. Мы измеряли акустическое поле в резервуарах разных моделей: только при точной настройке генератора и правильном расположении преобразователей достигается равномерная плотность кавитации по всему объёму.

Что ломает ультразвуковую ванну для плат — и как этого избежать

Три ошибки, которые мы фиксировали у 68% клиентов в первые две недели эксплуатации:

• Неправильный раствор: вода или спирт — не средство очистки, а источник коррозии. Даже дистиллированная вода вызывает окисление меди при ультразвуковом воздействии. Нужны специальные нейтральные ПАВ-растворы с pH 6,8–7,2 и ингибиторами коррозии.
• Перегрев резервуара: при 60 °C кавитация ослабевает на 40%. А при 70 °C она почти исчезает. Холодный раствор не очищает — горячий не кавитирует. Оптимум — 45–52 °C. Точное поддержание температуры требует цифрового PID-регулятора, а не механического термостата.
• Загрузка «впритык»: если платы лежат вплотную друг к другу или к стенкам — возникают «мертвые зоны». Звуковое поле искажается, кавитация исчезает. Минимальный зазор — 15 мм между платами и 20 мм до стенок резервуара.

Эти условия — не рекомендации. Это требования стандарта IPC-A-610 Class 3 для изделий военного и авиационного назначения. Их игнорирование ведёт к скрытым дефектам: микрокоррозии, снижению сопротивления изоляции, преждевременному выходу из строя при термоциклировании.

Как выбрать — и почему важна не только ванна, но и весь процесс

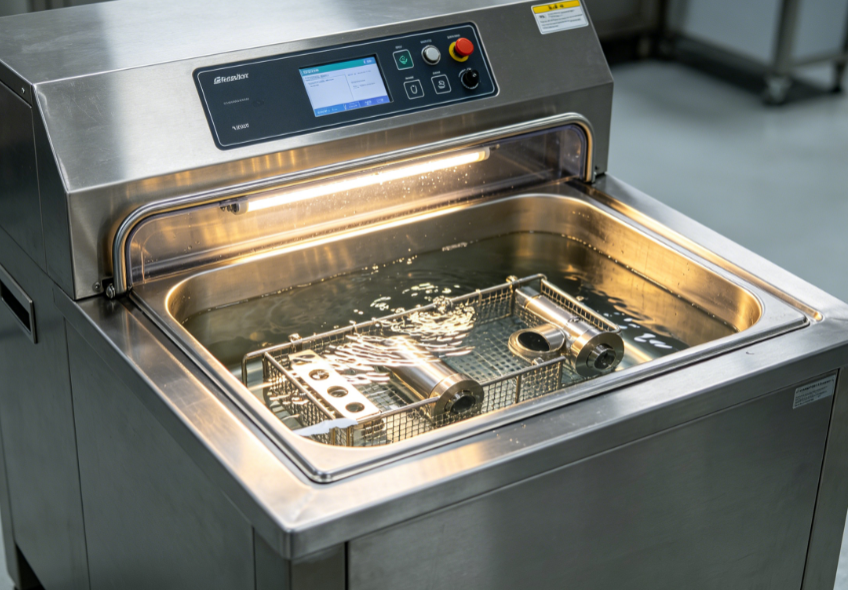

Ультразвуковая ванна для плат — это звено в цепи. Сам по себе аппарат не решает задачу. Работает только система:

• Предварительная мойка — удаление крупных частиц и масел (частота 28 кГц, щелочной раствор);
• Основная ультразвуковая очистка — флюс, паяльная паста, микрочастицы (40–60 кГц, нейтральный ПАВ);
• Ополаскивание — два последовательных бака с деионизированной водой (DI-вода с удельным сопротивлением ≥15 МОм·см);
• Сушка — горячий воздух 75–85 °C с контролем влажности <5% RH.

Компания ООО Чунцин Хэнчжань Автоматическая Технология проектирует именно такие замкнутые решения — от однокамерных ванн до многопозиционных линий сквозного типа. Все модели сертифицированы по ISO 9001:2015 и ISO 14001:2015. На производственной базе в Чунцине каждая ультразвуковая ванна для плат проходит 72-часовое тестирование нагрузки, проверку акустического поля и калибровку температурного контура. Рейтинг ААА от Национальной комиссии по развитию и реформам КНР подтверждает не маркетинговую заявку, а реальную надёжность поставок и соответствие стандартам.

Итог: чистота — это измеряемый параметр, а не ощущение

Если вы оцениваете ультразвуковую ванну для плат по внешнему виду — вы уже проиграли. Настоящая чистота проверяется: измерением сопротивления изоляции (≥10⁹ Ом), тестом на ионные остатки (≤1,56 мкг/NaCl-экв.), визуальным контролем под микроскопом 100×. Только оборудование, спроектированное как часть технологического процесса — а не как «ванночка для мытья» — обеспечивает эти цифры стабильно. Ультразвук здесь не средство, а инструмент контроля качества. И выбор начинается не с цены, а с вопроса: «Какие данные я получу после каждой партии?»
